设备管理

系统概述

• “设备管理”模块，允许用户对车道设备进行添加、编辑、删除、排序和重置等操作。支持的设备类型包括车牌识别相机、自助停车设备、智慧道闸、非机动车控制器等。

操作入口

• 进入停车场管理软件后台，导航至【车场配置 / 设备管理】页面。

新增设备

• 搜索局域网设备：支持搜索局域网内的设备进行选择。
  • 支持搜索的设备有:车牌识别相机、自助停车设备、智慧道闸、非机动车控制器
• 筛选设备：支持按设备IP地址和设备状态进行筛选。
• 刷新数据：点击刷新按钮更新当前搜索出的设备数量。
• 查找网络设备：点击查找按钮搜索局域网内相关设备。
• 保存记录：点击保存按钮将搜索到的设备信息保存到数据库，若不点击保存，则只缓存6分钟。

设备类型及配置

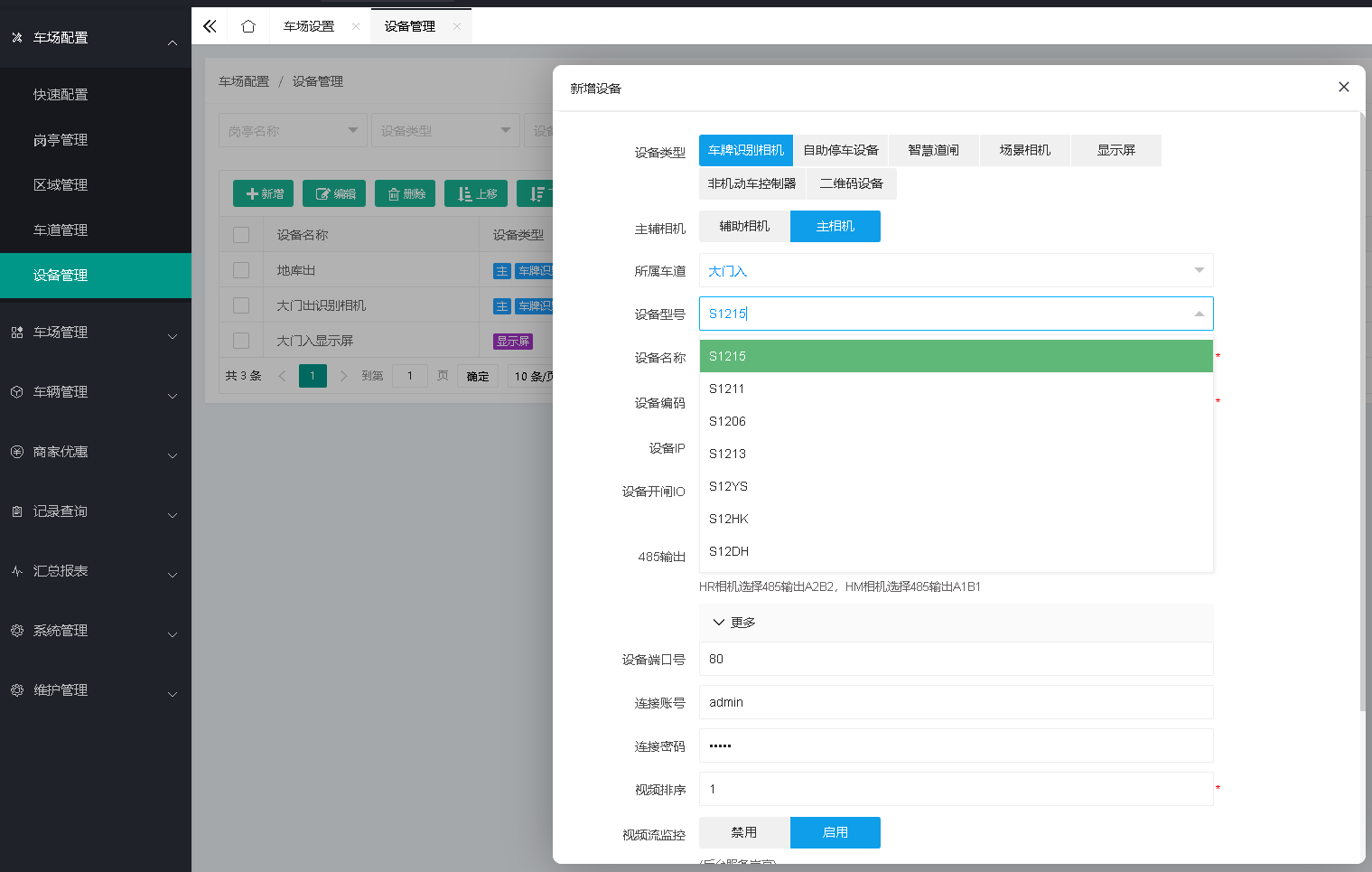

车牌识别相机

• 主辅相机：选择辅助相机或主相机类型，启用主辅相机时需在车道管理中设置双相机或多相机模式。
• 所属通道：选择车道管理对应车道进行绑定。
• 设备型号：选择相机型号，自动带设备默认账号和端口。
• 设备编码：可默认或修改设备编码。
• 设备名称：可修改设备名称。
• 设备IP：填写相机IP地址。
• 设备开闸IO：设置相机开闸方式。
• 485输出：设置485输出。
• 设备端口号：对应设备型号设置端口号。
• 连接账号/密码：设置设备的账号和密码。
• 视频排序：设置视频排序。

自助停车设备

• 用途：一般用于车道有对讲或者LCD屏设备显示播报的场景
• 设备类型：选择自助停车设备。
• 所属通道：选择车道管理对应车道进行绑定。
• 设备型号：选择型号的设备，默认选择自助通道机（可视对讲）。
• 设备IP：填写设备IP地址。

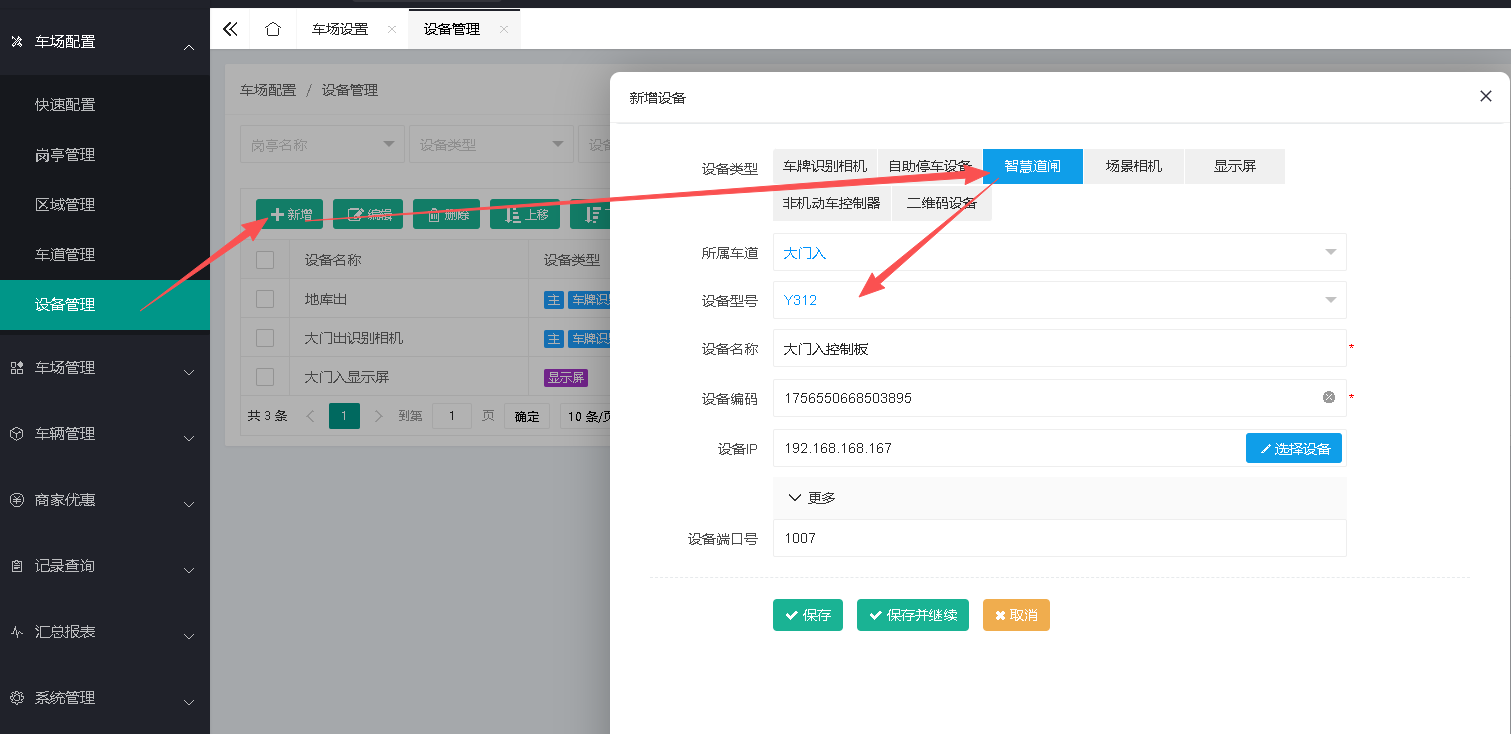

智慧道闸设备

• 用途：一般用于搭配硬件Y312设备，实现车道事件采集，包含（倒车、跟车、道闸异常、非法开闸）等事件，如果您现场是数智相机，默认添加相机即可，不需要添加智慧道闸设备。
• 所属车道：选择车道管理对应车道进行绑定。
• 设备型号：选择智慧道闸设备的型号。
• 设备IP：填写智慧道闸设备的IP地址。

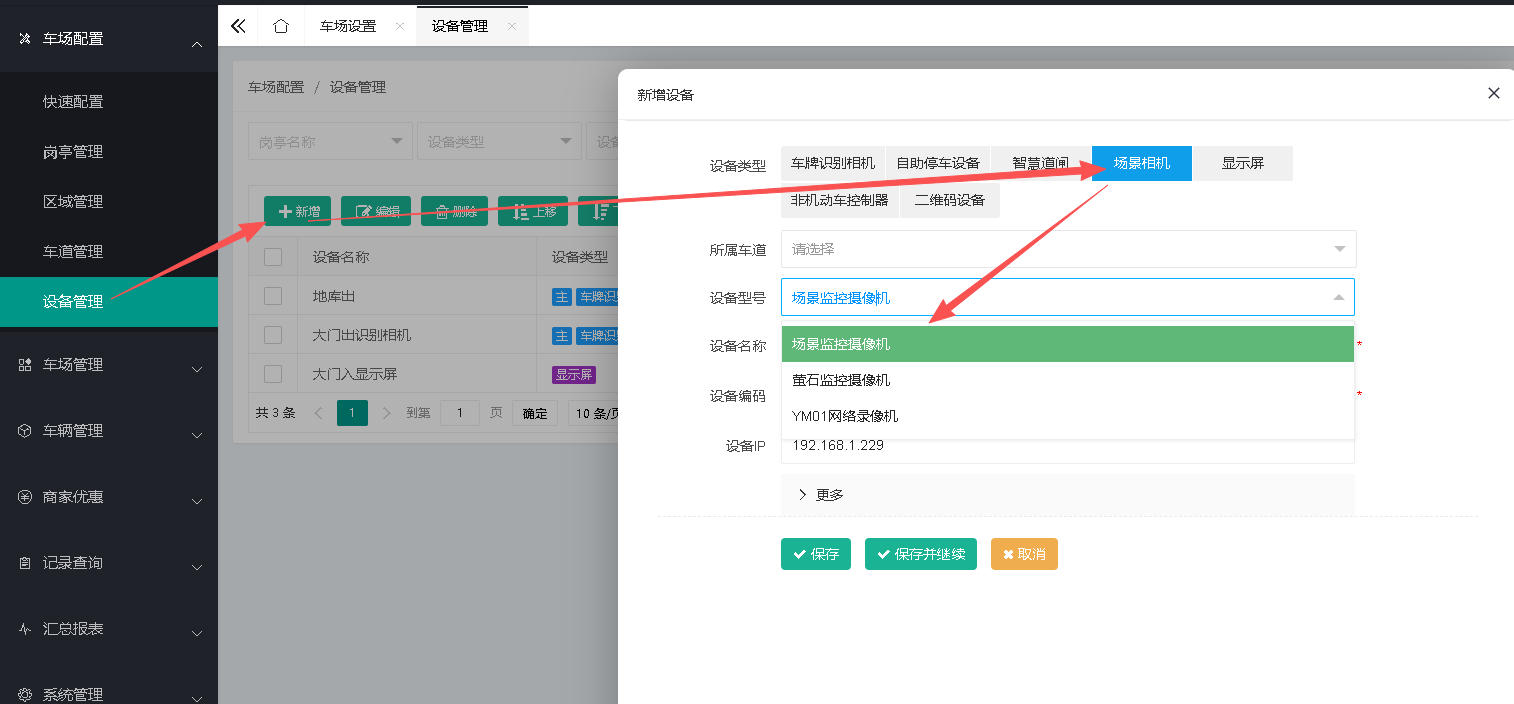

场景相机

• 用途：一般用于搭配车道控制器或数智相机，联动事件采集后，进行事件视频的回放
• 所属车道：多选车道进行绑定。
• 场景监控摄像机：
  • 【设备编码】：需要填写场景相机的设备ID编码
  • 【设备IP】：填写场景相机IP地址
  • 【设备端口号】：需要填写场景相机的设备服务器端口
• 萤石监控摄像机：【视频设备类型】：IPC和NVR，IPC需账号开通储存视频，NVR需添加到账号的后台
• YM01网络录像机：添加设备的实际编码、视频通道号、连接账号、连接密码、应用AppKey、Secret
  • 注：应用AppKey、Secret不填则使用默认的参数。

显示屏

• 显示屏分为2种设备型号，分别为LED显示屏、C08显示屏
• LED显示屏有3种通讯模式，包含：相机485、网口UDP、网口TCP
  • 相机485：用于外接的剩余车位屏使用，可设置外接剩余车位显示屏相关参数（显示内容和滚动方式和滚动时间等)，车位屏参数设置可对剩余车位屏的显示信息进行个性化设置，如：模组数量、移动速度、移动方式、显示颜色、上下行显示等参数；
  • 网口UDP：用于搭配第三方相机，不支持485透传的场景使用，可实现车辆进出搭配网口显示屏主板（T312）进行显示和播报；
  • 网口TCP：用于搭配LED设备，在无网通行场景下使用，支持显示离线缴费二维码，实现无网缴费进出；
• C08显示屏：用于单独的网口剩余车位屏场景，添加所属车道、设备名称、设备ip、屏显模板（需在“车场管理”->“屏显模板”模块下进行创建）、屏参（模组宽度、模组高度）、控制卡类型、屏显颜色（单基色、双基色、三基色）
  • 单基色：显示屏支持显示红色。
  • 双基色：显示屏支持显示红色和绿色。
  • 三基色：显示屏支持显示红色、绿色和黄色。
  • 注意事项：如果选择了显示屏不支持的基色，将导致屏显节目内容不能正常显示。

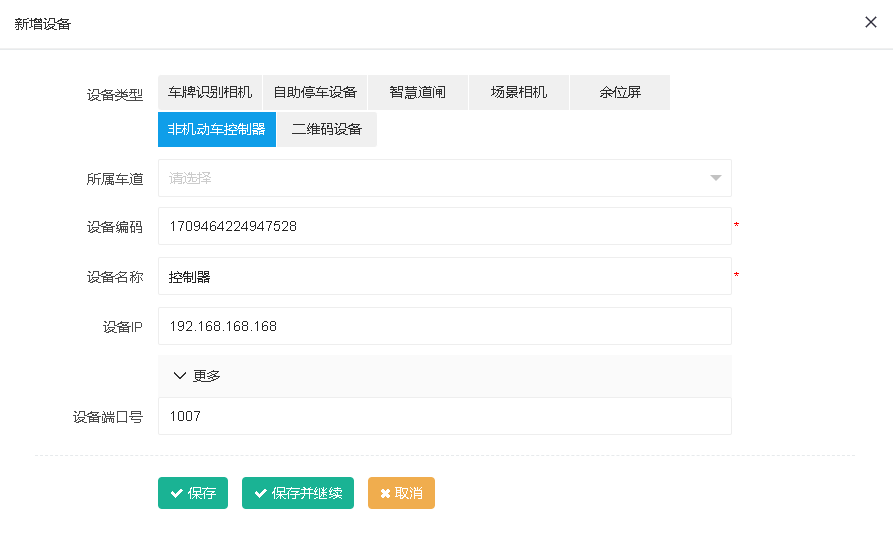

非机动车控制器

• 用途：一般用于非机动车，需扫码或刷卡进出的场景
• 所属车道：选择车道管理车道选择非机动车道才能选择。
• 设备IP：设置对应IP。
• 联动相机：选择联动相机名称。
• 相机用途：仅抓图、抓图+播报。

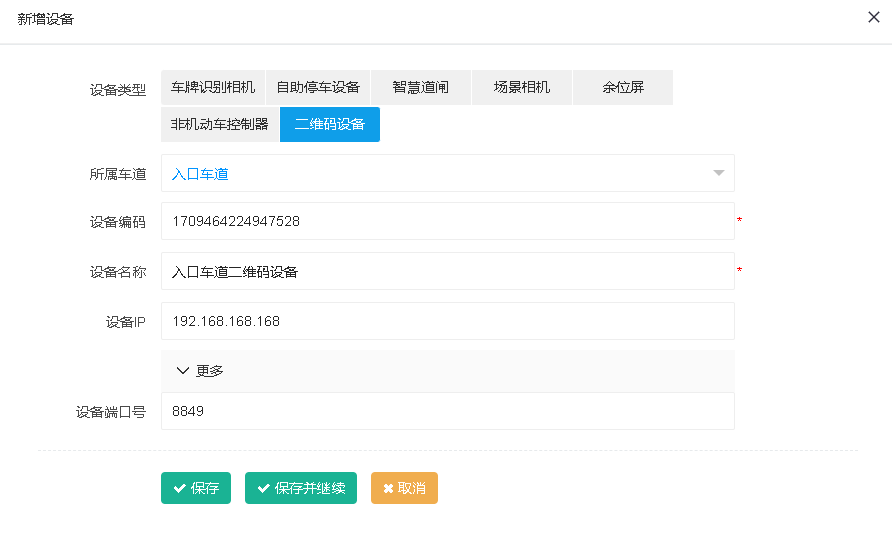

二维码设备（二维码读头）

• 用途：一般用于现场自购带网口的二维码读头设备，搭配旧版本T30软件，可实现反扫的功能
• 所属车道：选择设备关联的车道。
• 设备IP：设置对应设备的IP。
• 设备端口：设置对应设备的端口。

  注：B30暂不支持读头反扫，仅支持搭配通道机设备进行反扫

设备操作

• 上移/下移：对设备进行排序，主要作用在于岗亭监控中心的视频排序，修改后需在岗亭的监控中心重新全选下车道。
• 重置：对设备的排序号进行重置。
• 编辑：点击编辑可修改设备的信息。
• 删除：用于删除对应的设备。
• 显示屏配置：用于删除对应的设备。
• 余位屏配置：用于删除对应的设备。
• 智慧道闸配置：用于设置智慧道闸相关配置，包含：道闸类型、通道类型、遥控使能、详细参数（防砸限时倒车、抓拍限时倒车、延时自动落杆、车辆滞留上报等）。
  • 注意：请先点击”读取参数”按钮获取当前设备配置，然后再进行参数设置。

    注意：若设备正在识别车辆通行，删除后会导致识别失败、缴费后不开闸等异常错误！请谨慎操作。

常见问题解答（FAQ）

问题1：智慧道闸设备不在线？

• 如果设备一直未连接，请检查：
  • 1、设备关联车道是否启用“车道事件”功能
  • 2、设备网络状态是否正常
  • 3、设备IP地址是否配置正确
  • 4、设备是否正常上电
  • 5、网络线缆是否正常连接

问题2：车牌识别相机的设备开闸IO和485输出如何选择？

• 根据现场需求进行配置
  • 设备开闸IO：选中的表示接入开闸,未选中的表示接入关闸
  • 485输出：根据相机实际的485接线进行选择，部分相机只有一路485，只能选A1B1，如HM相机

问题3：非机动车中的联动相机和相机用途一般用于什么场景？

• 因非机动车控制器设备不支持图像抓拍，因此联动相机用于非机动车道，刷卡或扫码时，联动相机抓拍图片或进行语音播报
  • 联动的相机仅播报不开闸

问题4：场景相机有3种型号，分别如何配置？

• 场景监控摄像机：场景监控相机配置说明
• 萤石监控摄像机：萤石监控摄像机配置说明
• YM01网络录像机：YM01网络录像机配置说明

问题5：车牌识别设备不在线？

• 1、设备网络状态是否正常
• 2、设备IP地址是否配置正确
• 3、设备是否正常上电
• 4、网络线缆是否正常连接
• 5、结合日志查看具体问题，日志路径（D:\parkingT30\Logs\Web\日期文件\Camera前缀的文件）
  • Camera06Series.log表示06相机
  • Camera15Series.log表示15相机

问题6：外接剩余车位屏和C08屏卡怎么配置？

• 外接剩余车位屏：外接剩余车位屏配置说明
• C08显示屏：C08显示屏配置说明

问题7：软件弹框但是车道开闸了？

• 场景：部分相机脱机程序会自己判断车辆是否有权限进出并进行发生开闸，可能出现软件弹框收费，但相机自己判断自动放行了的情况，因此需要关闭脱机程序。
• 操作说明：关闭脱机计费程序方式
