数智道闸小程序调试说明

一、云端调试模式

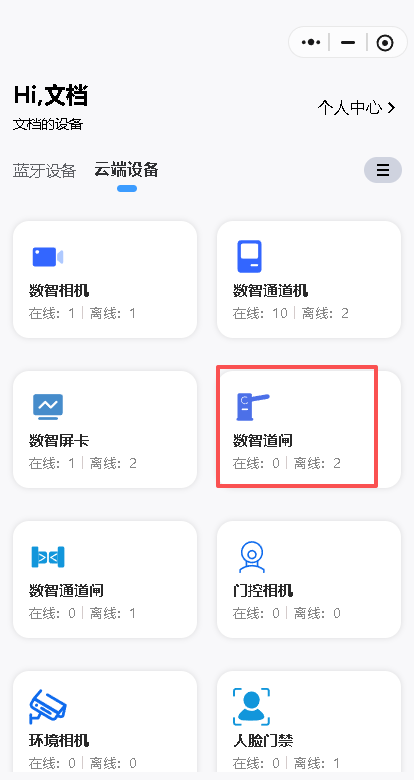

1.1 选择设备

登录小程序后，点击【云端设备】，选择【数智道闸】，选择对应设备分组，可进入设备列表。

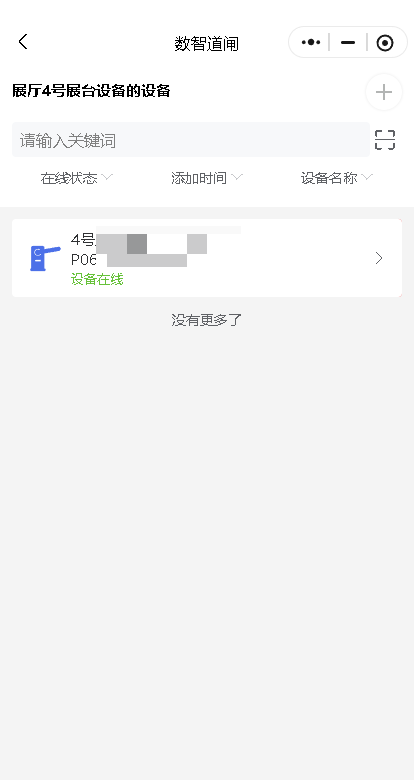

1.2 设备访问

在设备列表，选择要进入的设备，即可进入设备调试界面。

注：不同型号的道闸板卡，对应的参数设置会不一样。

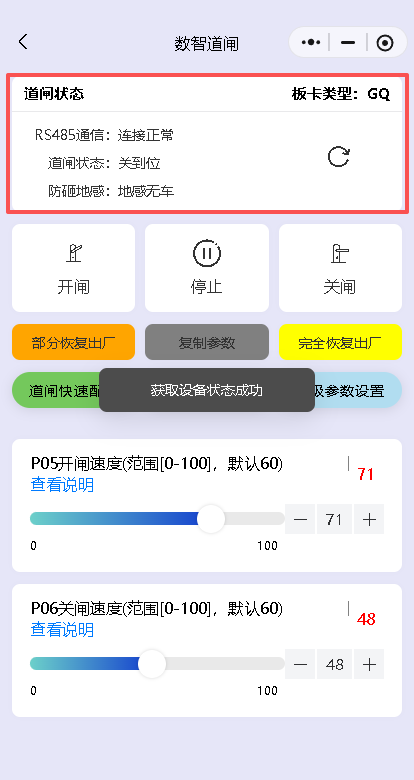

1.3 道闸状态

道闸状态支持查看：

• RS485通信：连接正常 / 连接失败
• 道闸状态：开到位 / 关到位
• 防砸地感：有车 / 无车

支持点击刷新按钮，进行重新获取当前道闸的状态。

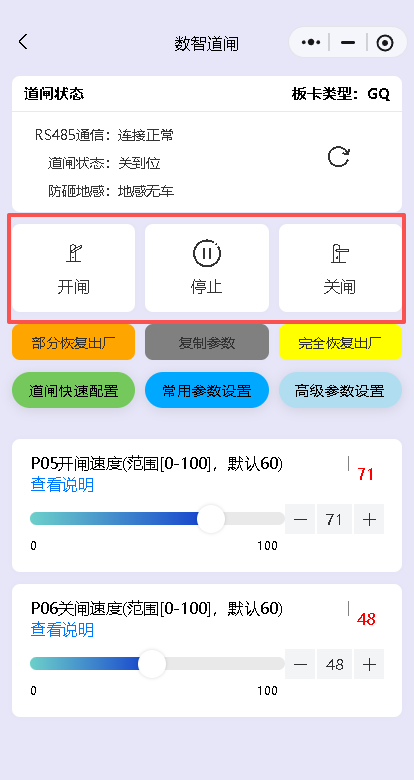

1.4 开闸、关闸、停止

可对道闸进行操作开闸、关闸、停止调试。

注：建议在道闸杆可视范围下再操作开、关闸、停止，避免操作时砸到车或砸到人。

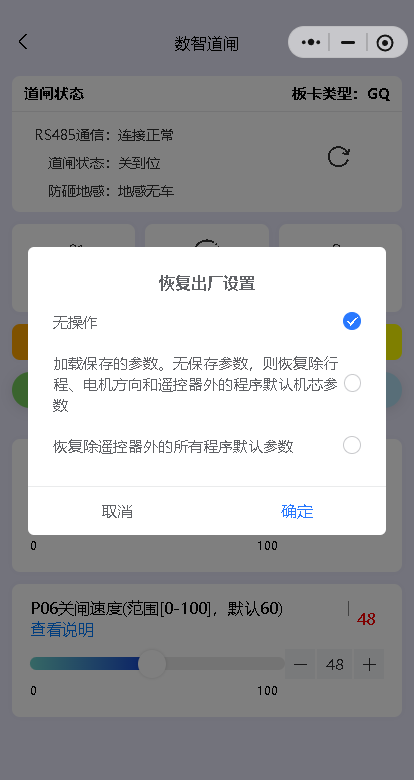

1.5 部分恢复出厂

部分恢复出厂设置可选择要恢复的类型：

• 类型一：加载保存的参数，无保存参数则恢复除行程、电机方向和遥控器外的程序默认机芯参数。
• 类型二：恢复除遥控器外的所有程序默认参数。

注：操作不可逆，请谨慎操作。

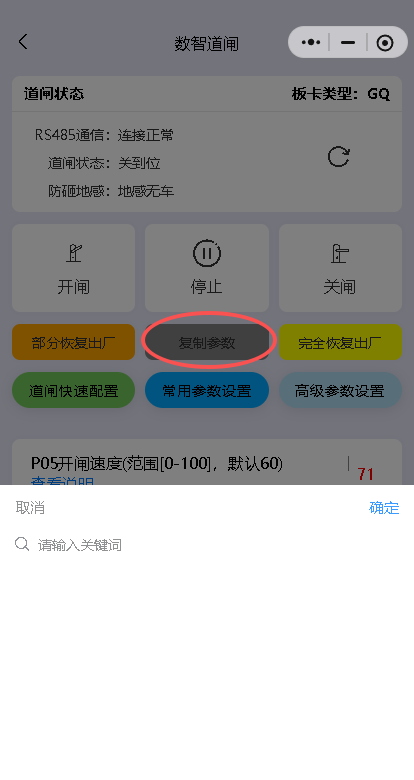

1.6 复制参数

支持对同一型号的道闸进行复制参数加载，可实现快速配置多台相同型号的道闸设备。

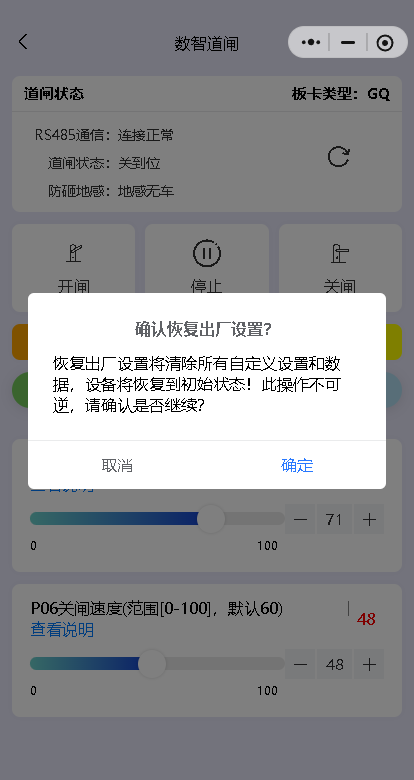

1.7 完全恢复出厂

恢复出厂设置将清除所有自定义设置和数据，设备将恢复到初始状态！此操作不可逆，建议谨慎操作！

1.8 道闸快速配置

该功能用于快速初始化道闸的基本运行参数，通过选择机芯和杆型，系统会自动匹配并推荐默认参数值。

1.8.1 道闸基本参数

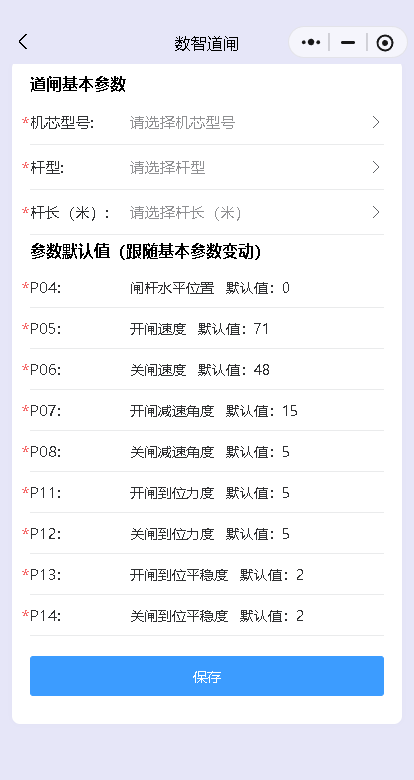

点击【道闸快速配置】按钮进入设置界面，需填写以下必填项：

• 机芯型号：选择道闸板卡对应的机芯型号（如 GQ 等）。
• 杆型：选择道闸杆的类型（如直杆、曲杆、栅栏杆等）。
• 杆长（米）：输入道闸杆的实际长度。

1.8.2 参数默认值（跟随基本参数变动）

选择基本参数后，系统自动生成以下参数的默认值（用户可手动微调）：

确认参数无误后，点击底部的 【保存】 按钮完成配置。

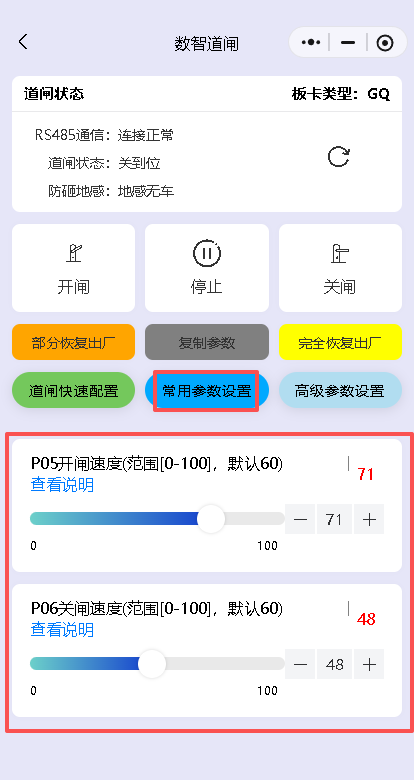

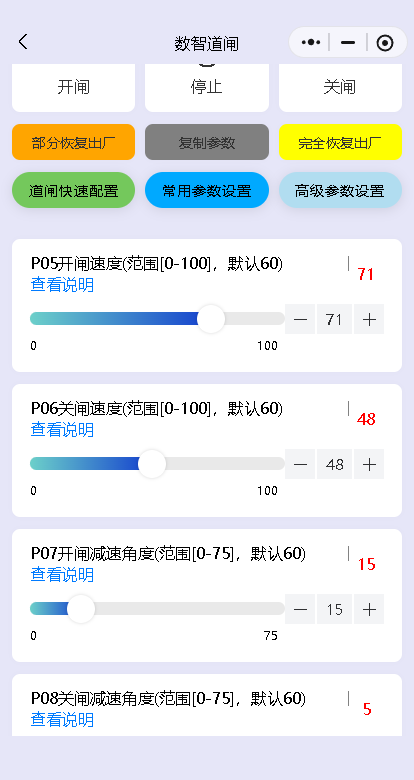

1.9 常用参数设置

常用参数设置涵盖了道闸日常运行中最核心的速度、灵敏度及逻辑控制参数。点击【常用参数设置】按钮进入。

1.9.1 速度与灵敏度参数

可设置参数包含：

• 开闸速度
• 关闸速度

支持点击【查看说明】按钮，查看各参数的用途和相关单位信息。

1.10 高级参数设置

高级参数设置用于精细化调节道闸电机的运行轨迹和力度，适用于专业调试人员。点击【高级参数设置】按钮进入。

1.10.1 注意事项（安全提示）

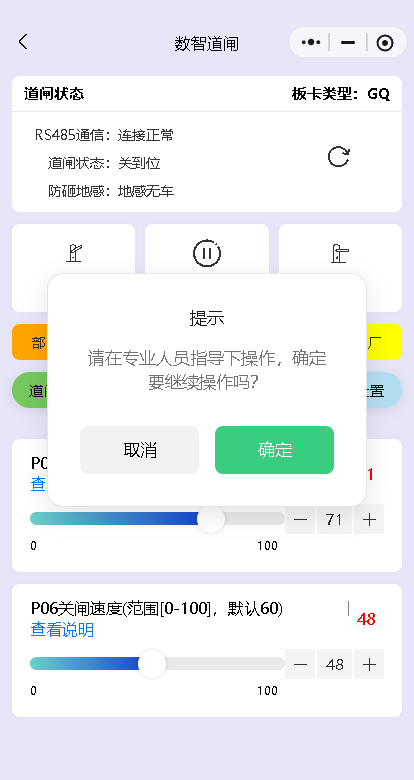

在首次进入高级参数设置时，系统会弹出安全确认弹窗：

提示：请在专业人员指导下操作，确定要继续操作吗？

建议：请在道闸杆可视范围内进行操作，避免因参数设置不当导致砸车、砸人或设备损坏。参数调整后建议小幅度测试，确认无误后再投入使用。

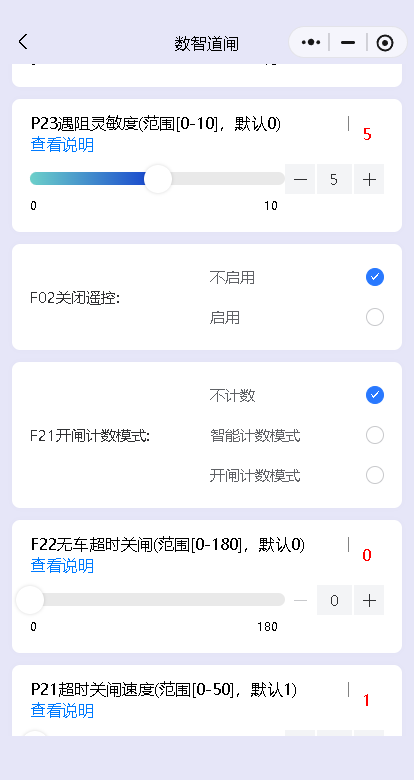

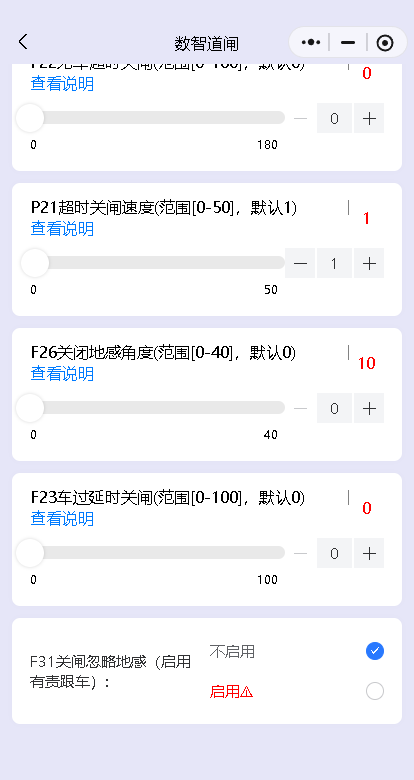

可设置参数包含：

• 开闸速度
• 关闸速度
• 开闸减速角度
• 关闸减速角度
• 开到位平稳角度
• 关到位平稳角度
• 遇阻灵敏度
• 是否开启遥控
• 是否开启道闸计数
• 无车超时关闸
• 过车延迟关闸
